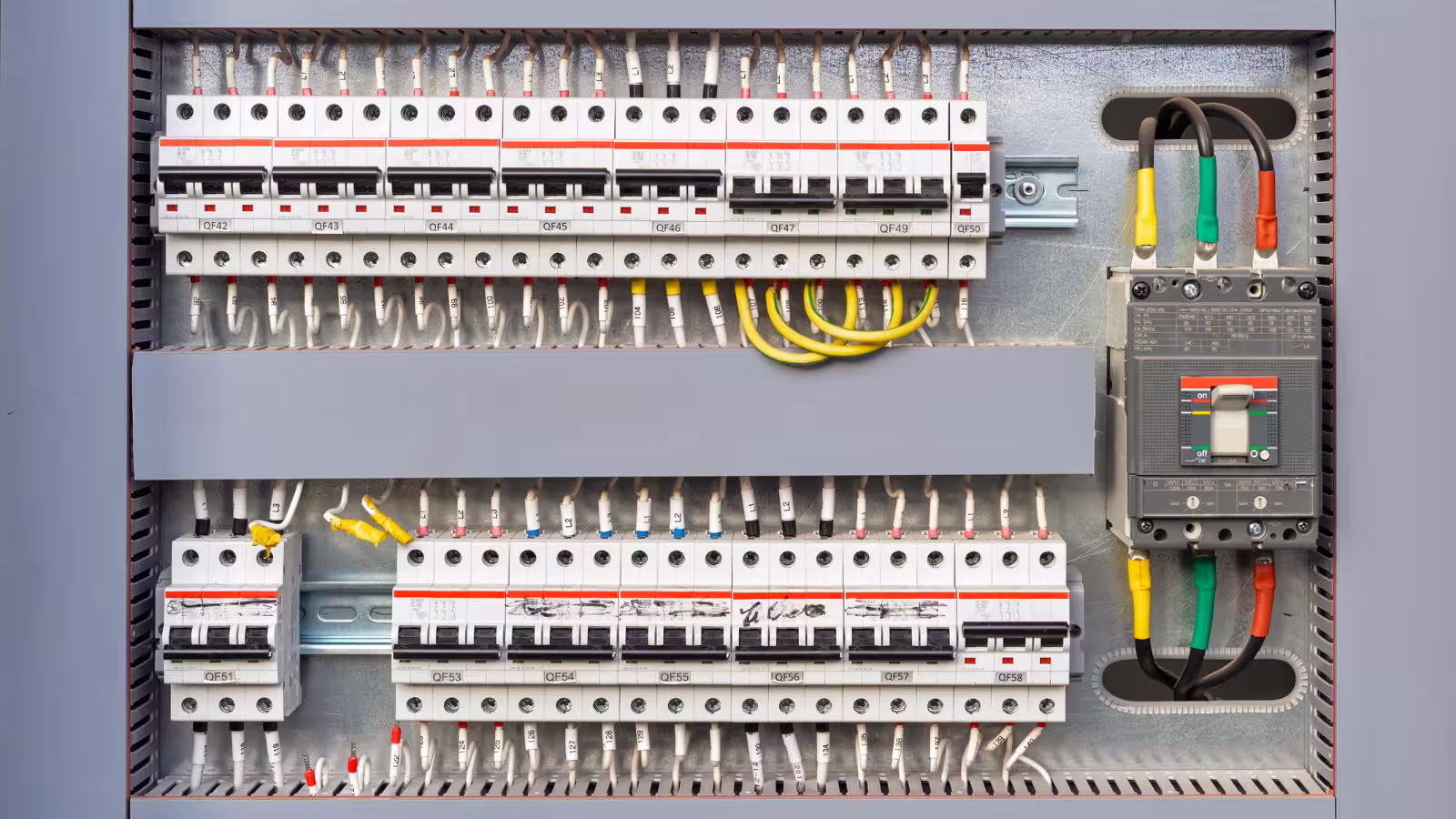

Calculateur de calibre de disjoncteur : planifiez votre protection

Un disjoncteur protège un conducteur et les équipements connectés en s'ouvrant lorsque le courant dépasse sa valeur nominale. Un calibre trop faible provoque des déclenchements intempestifs ; trop élevé, le câble peut surchauffer avant que le disjoncteur n'intervienne.

Important : Cet outil est une aide à la planification. Le choix définitif doit être conforme à la norme NF C 15-100, à la norme BS 7671 ou à toute autre réglementation locale applicable, et doit être effectué ou vérifié par un électricien qualifié.

---

Comment fonctionne le dimensionnement

Le point de départ est le courant de charge — le courant de ligne maximal en continu. À partir de là, on choisit le prochain calibre standard ≥ au courant de conception.

Vous pouvez saisir directement le courant, ou laisser le calculateur l'estimer depuis la puissance active (watts), la tension, le nombre de phases et le facteur de puissance.

---

Les formules

Courant monophasé :

I = P ÷ (V × cos φ)

Courant triphasé (tension composée) :

I = P ÷ (√3 × V_L-L × cos φ)

Où P est la puissance active en watts, V la tension selon la configuration, et cos φ le facteur de puissance (1,0 pour charges résistives, 0,8–0,95 pour moteurs et charges mixtes).

---

La règle des 125 % pour charges continues

Une charge est considérée comme continue si elle fonctionne à courant maximal pendant 3 heures ou plus. Pour ces charges, la plupart des normes exigent :

Le disjoncteur doit être calibré à au moins 125 % du courant continu.

Autrement dit, le courant continu ne doit pas dépasser 80 % du calibre nominal du disjoncteur.

Exemple : Un circuit d'éclairage absorbe 20 A en continu. Courant de conception = 20 × 1,25 = 25 A. Le prochain calibre standard ≥ 25 A est typiquement 25 A ou 32 A.

Activez l'option 125 % dans le calculateur pour appliquer ce facteur automatiquement.

---

Calibres standard courants

Petits circuits terminaux : 6, 10, 13, 15, 16, 20, 25, 30, 32 A

Alimentateurs : 40, 45, 50, 63, 80, 100, 125 A

Tableaux principaux : 160, 200, 250, 315, 400, 630 A

Le calculateur trouve le plus petit calibre standard ≥ votre courant de conception.

---

Référence rapide (illustrative)

Charge	Tension	Phase	Continue ?	Disjoncteur
1 920 W	240 V	1φ	Non	10–16 A
12 000 W	240 V	1φ	Oui	63–70 A
15 kW	400 V	3φ	Non	25–32 A
30 A direct	—	—	Non	32 A

---

Exemples concrets

Radiateur monophasé 240 V

6 000 W, cos φ = 1,0 :

I = 6 000 ÷ 240 = 25 A. Non continu → prochain calibre ≥ 25 A est 25 A ou 32 A. Vérifiez la section du câble.

Éclairage continu

18 A de courant de fonctionnement, classé continu :

Courant de conception = 18 × 1,25 = 22,5 A → prochain calibre ≥ 22,5 A est 25 A.

Équipements triphasés en atelier

10 kW, 400 V L-L, cos φ = 0,9 :

I = 10 000 ÷ (√3 × 400 × 0,9) ≈ 16,0 A → calibre suivant ≥ 16 A est 16 A ou 20 A selon disponibilité.

Circuits moteurs

Les moteurs requièrent un traitement spécifique (NF C 15-100 section 43, IEC 60947). La protection est dimensionnée à partir du courant nominal plaque (Ie) et des tableaux du code, pas d'une simple conversion watts/ampères.

---

Ce que cet outil ne fait pas

• Section de câble — la section du conducteur doit correspondre au calibre et aux conditions de pose
• Courant de démarrage moteur — peut atteindre 6–10× le courant nominal
• Charges harmoniques — variateurs, onduleurs, alimentations LED génèrent des courants non sinusoïdaux
• Protection différentielle / parafoudre — dépendent de l'emplacement du circuit et de la norme
• Correction thermique et regroupement — réduisent l'ampacité admissible

---

Questions fréquentes

Pourquoi le calibre suggéré peut-il être incorrect en pratique ?

L'ampacité du conducteur, la température ambiante, le remplissage de la gaine et les limites des bornes peuvent nécessiter un calibre différent de celui calculé simplement.

120 V ou 240 V en monophasé ?

Utilisez la tension avec laquelle vous avez mesuré ou calculé le courant de charge. En triphasé, utilisez toujours la tension composée.

J'ai saisi ampères et watts — lequel a la priorité ?

Si le champ courant contient un nombre positif valide, il est utilisé et les champs puissance sont ignorés.

Cet outil choisit-il des disjoncteurs différentiels ?

Non. Il suggère uniquement un calibre thermomagnétique pour la planification. Le type de protection (DR, DDR, parafoudre) dépend du circuit et de la norme.

---

Essayez le Calculateur de Disjoncteur Tooladex — saisissez le courant de charge (ou watts, tension et phase) pour trouver instantanément le prochain calibre standard, avec facteur de charge continue optionnel.
